ギブソンEB-1の構造(オリジナル) その4

オリジナルEB-1のピックアップ部分の紹介。

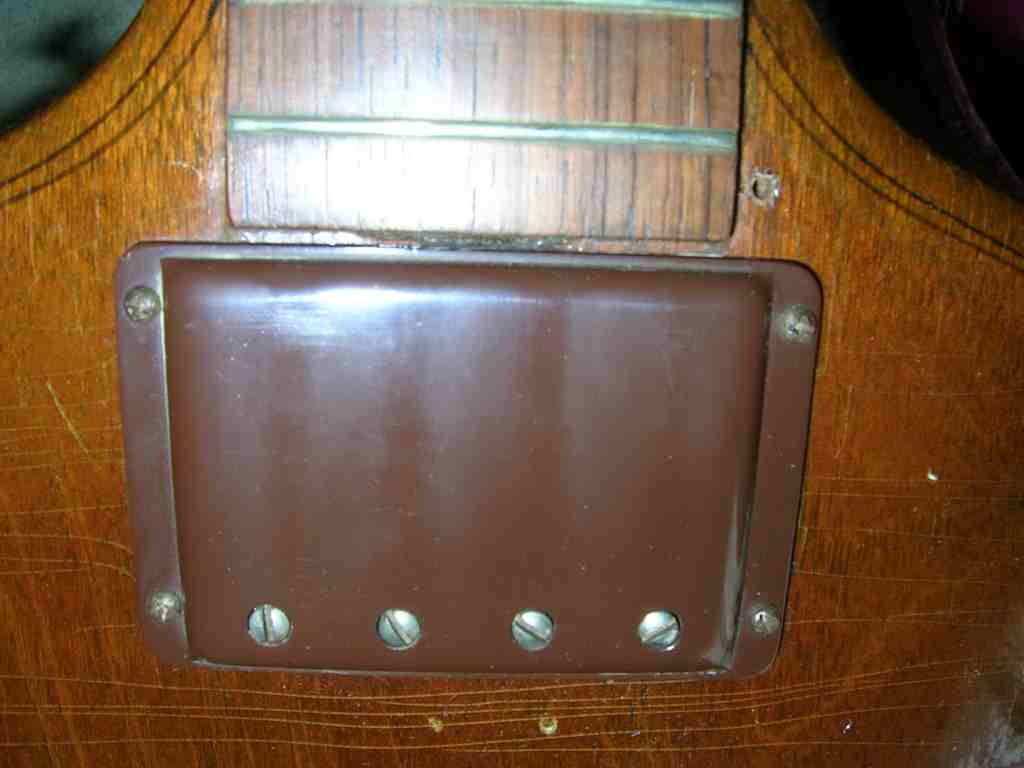

EB-1のピックアップカバー部分。ブラウンのプラカバー。ポールピースの穴はカバーの下部に開けられている。

body0021

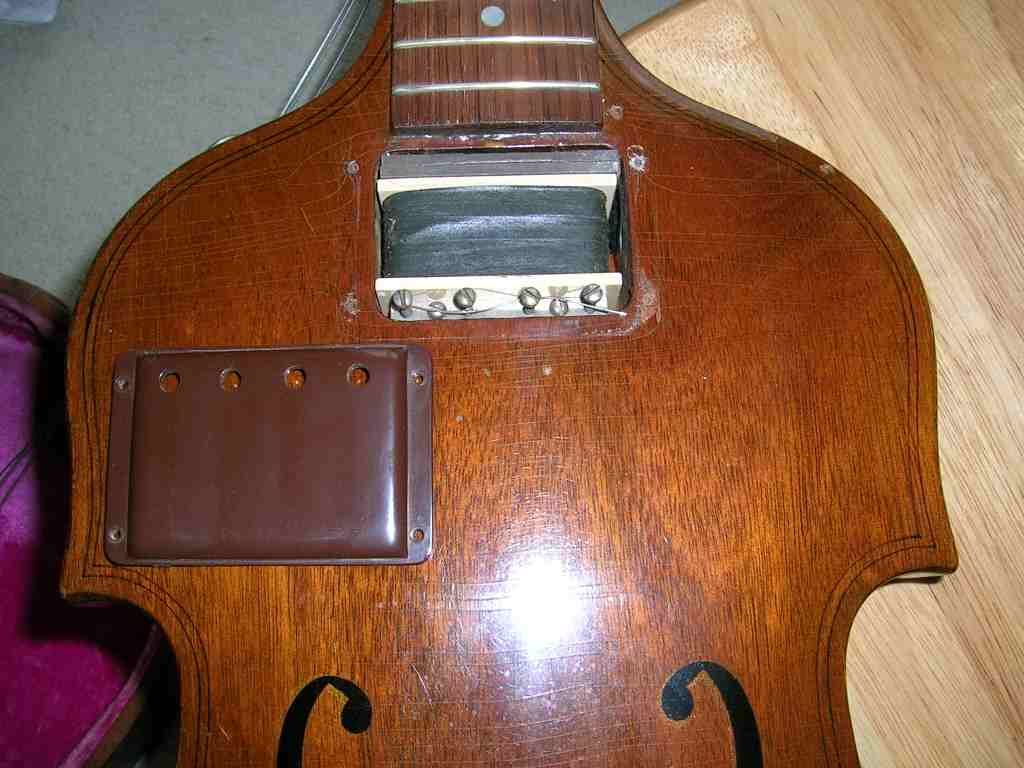

ピックアップカバーを取ったところ。リイシューとは違いシングルピックアップが装着されている。

body0021

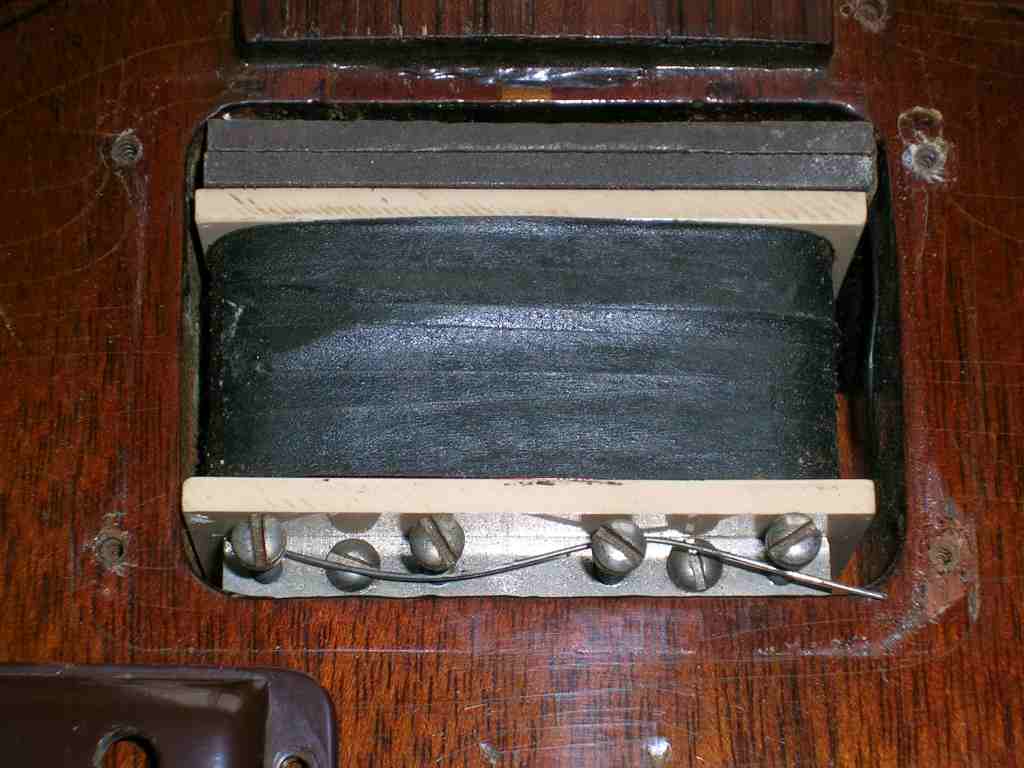

ピックアップキャビティのザグリはギブソンらしくピックアップと正確に一致し、ほとんど余分な隙間はない。

body0021

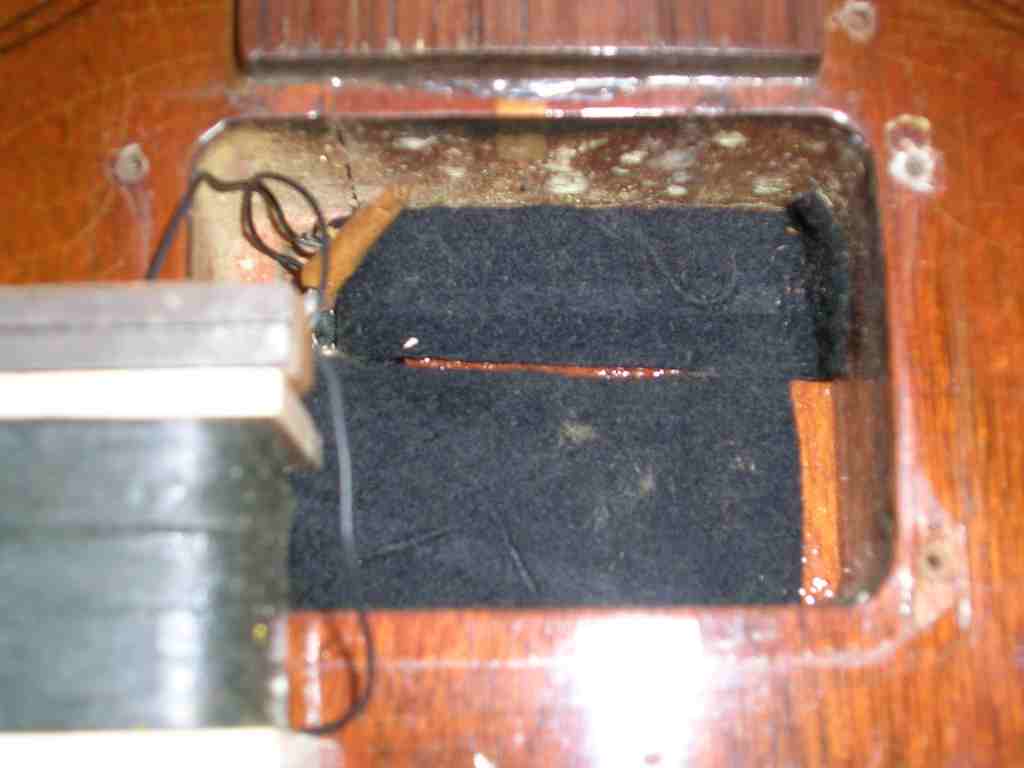

ピックアップを取り出すと黒いフエルトが敷いてあった。これはこの個体だけでなくもう一台にも見られる特徴だった ため、当時の制作過程で良く用いられたものと考えられる。


body0021

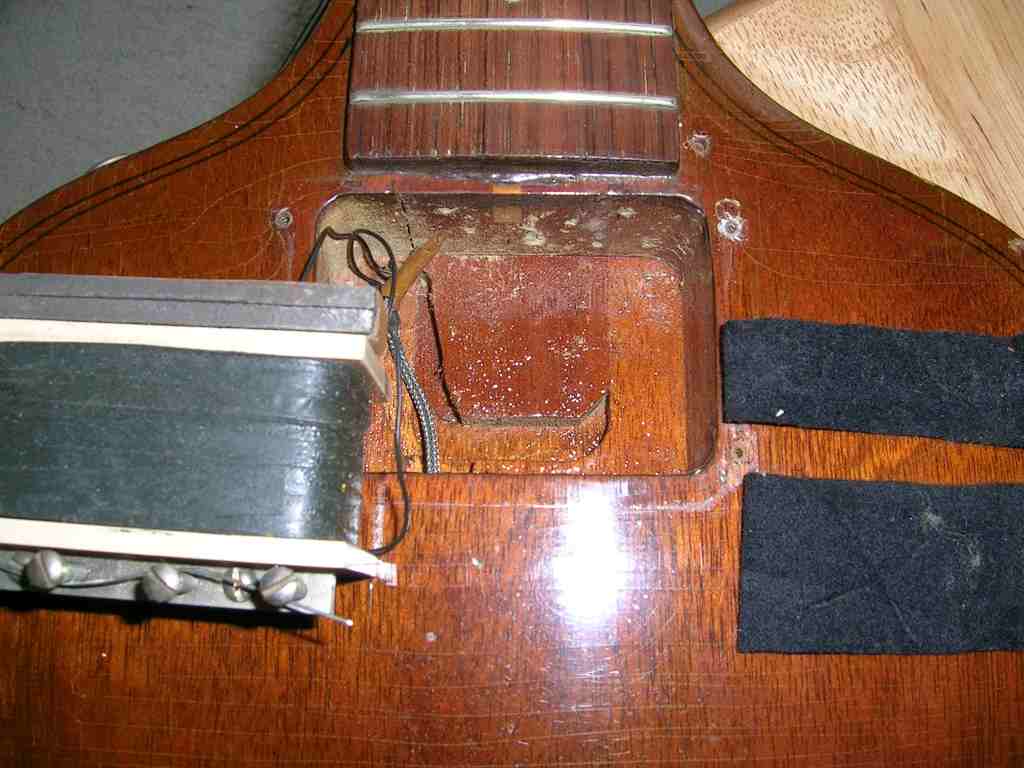

ピックアップを退けるとネックはディープジョイントであることが分かる。

body0021

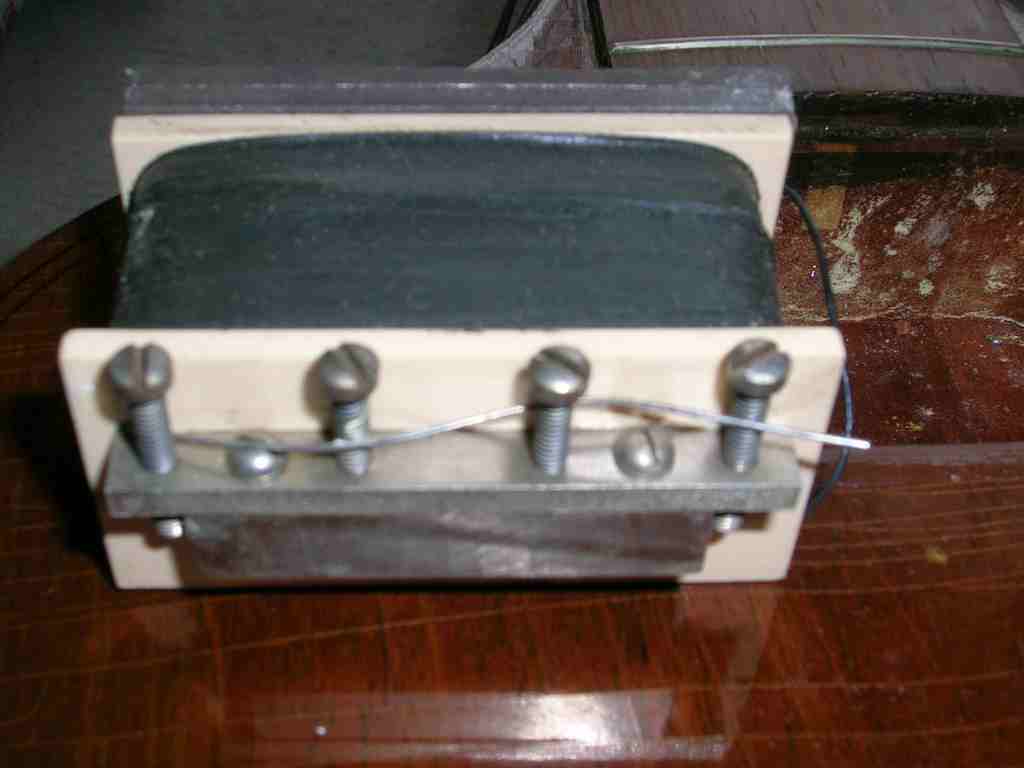

オーディオのトランスのようなピックアップでシングルコイル。ポールピースはブリッジ側に4本。
